Baling-baling Helikopter Meliuk Bak Jeli di Kamera HP, Sensor Rolling Shutter Jadi Biang Kerok

Kamu mungkin pernah melihat sebuah video unik yang viral di media sosial. Seseorang merekam helikopter yang sedang bersiap lepas landas, atau sekadar menyorot kipas angin gantung yang berputar kencang di langit-langit kamar. Begitu tombol rekam ditekan dan hasilnya diputar ulang, pemandangan ganjil langsung menyapa mata. Bilah baling-baling yang aslinya terbuat dari logam kokoh mendadak tampak melengkung lentur menyerupai bumerang plastik atau agar-agar.

Bahkan pada beberapa rekaman video lain, baling-baling pesawat terlihat melayang terputus-putus tanpa tersambung ke poros mesin di bagian tengah. Sebagian orang yang awam kerap mengira rekaman tersebut merupakan hasil editan komputer yang gagal. Ada pula yang menduga kaca lensa kamera ponsel mereka sedang kotor atau mengalami cacat optik bawaan pabrik.

Kenyataannya, lensa ponsel kamu berada dalam kondisi sehat walafiat tanpa kerusakan apa pun. Keanehan visual yang membuat benda padat tampak meliuk lentur ini dikenal di dunia videografi sebagai efek rolling shutter. Di balik kelucuan wujud baling-baling yang melengkung tersebut, tersimpan rahasia arsitektur sensor kamera digital modern yang bekerja dengan cara sangat unik.

Mengapa Sensor Kamera Ponsel Tidak Menangkap Gambar Sekaligus

Sebagian besar dari kita membayangkan kamera bekerja layaknya mata manusia saat berkedip. Kita berasumsi bahwa satu bingkai foto atau video ditangkap secara serentak pada sepersekian detik yang sama persis. Asumsi itu memang berlaku pada teknologi rana global atau global shutter yang biasa dipakai pada kamera sinema kelas atas berharga ratusan juta rupiah. Namun pada hampir seluruh ponsel pintar di kantong kita, mekanismenya berbeda total.

Kamera ponsel mengandalkan sensor gambar semikonduktor tipe CMOS yang menerapkan sistem rana bergulir atau rolling shutter. Alih-alih menyerap seluruh cahaya pemandangan dalam satu kejutan serentak, sensor CMOS memindai dan membaca informasi cahaya secara berurutan baris demi baris. Proses pemindaian ini bergerak sangat cepat dari baris piksel paling atas menyapu turun hingga ke baris paling bawah.

Waktu yang dibutuhkan sensor untuk memindai dari puncak ke dasar bingkai gambar disebut sebagai waktu baca atau readout time. Pada kamera ponsel pintar, proses sapuan baris ini biasanya berlangsung sekitar sepuluh hingga tiga puluh milidetik per frame. Angka ini memang terdengar luar biasa singkat bagi indra penglihatan manusia, namun bagi objek yang bergerak sangat kencang, jeda waktu beberapa milidetik sudah cukup untuk mengubah posisi secara drastis.

Alasan Produsen Ponsel Setia Memilih Sensor Baris

Mungkin timbul pertanyaan di benak kamu, kenapa produsen teknologi tidak kompak memasang teknologi rana serentak saja di semua ponsel. Jawabannya bermuara pada hukum fisika, keterbatasan ruang, dan efisiensi daya baterai. Sensor rolling shutter hanya membutuhkan sirkuit sederhana dengan empat transistor pada tiap titik pikselnya tanpa memerlukan kapasitor penyimpanan memori tambahan.

Arsitektur yang ringkas ini memungkinkan produsen memadatkan puluhan hingga ratusan juta piksel ke dalam lempengan silikon yang sangat mungil. Sebaliknya, sensor global shutter membutuhkan komponen penyimpan muatan ekstra di setiap piksel sehingga fisik sensor menjadi jauh lebih bongsor, memakan daya baterai berlipat ganda, dan cepat memicu panas berlebih saat merekam video resolusi tinggi.

Ragam Keanehan Visual dari Efek Jeli Hingga Tiang Miring

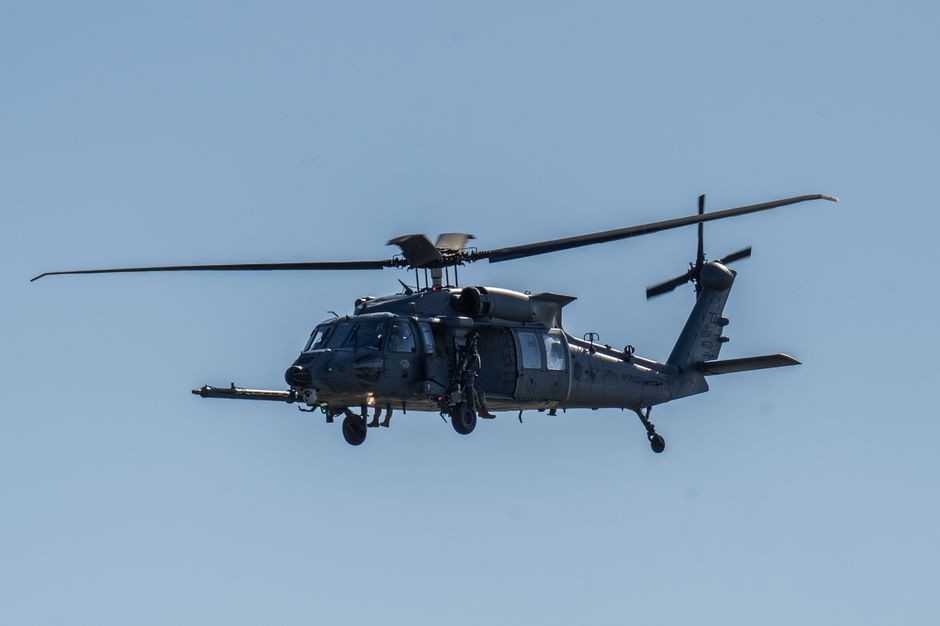

Akibat adanya selisih waktu pembacaan antara baris atas dan baris bawah, objek yang bergerak cepat akan berpindah tempat sebelum seluruh baris sensor selesai merekam. Ketika bilah baling-baling helikopter berputar ribuan putaran per menit, bagian atas bilah terekam di baris piksel atas pada posisi tertentu. Selang beberapa milidetik kemudian, saat sensor membaca baris bawah, bilah tersebut sudah bergeser maju ke titik lain sehingga bentuk akhirnya tampak melengkung aneh.

Fenomena serupa juga kerap terlihat saat seseorang memetik senar gitar akustik dari jarak dekat. Senar yang bergetar bolak-balik dengan frekuensi ratusan hertz akan tampak melambai santai layaknya ombak air laut. Distorsi visual ini bukanlah ilusi magis, melainkan representasi matematis dari getaran senar yang beririsan dengan garis sapuan sensor kamera.

Gangguan lain yang sangat umum adalah efek jeli atau jello effect saat merekam video dalam kondisi bergetar. Jika kamu memasang ponsel pada dudukan stang sepeda motor atau bodi drone yang bergetar kencang, seluruh tayangan video akan tampak bergoyang kenyal tanpa arah yang jelas. Selain itu, ada pula distorsi kemiringan ketika kamu merekam pemandangan luar dari jendela kereta cepat, di mana tiang listrik dan pohon tampak condong miring ke satu sisi.

Salah Paham Kecepatan Rana dan Bingkai Per Detik

Banyak pengguna mengira masalah gambar meliuk ini bisa diatasi hanya dengan menaikkan kecepatan rana atau shutter speed menjadi sangat tinggi, misalnya seperempat ribu detik. Sayangnya, menaikkan kecepatan rana hanya membuat tiap baris menerima cahaya lebih singkat agar tidak buram oleh gerakan, namun kecepatan sapuan sensor dari atas ke bawah tetap berjalan pada tempo bawaan perangkat keras.

Begitu pula dengan menyetel rekaman video pada angka bingkai per detik yang lebih tinggi. Selama kecepatan baca perangkat keras sensor belum menyentuh standar rana global, distorsi geometri pada objek berkecepatan ekstrem akan tetap membekas pada setiap lembar rekaman bingkai.

Langkah Praktis Menjinakkan Distorsi Rekaman Kamera Ponsel

Meskipun kita tidak bisa membongkar sensor kamera di dalam ponsel untuk mengubah cara kerjanya, ada beberapa jurus praktis yang bisa kamu terapkan saat merekam objek bergerak. Langkah paling mendasar adalah membiasakan diri menggerakkan kamera secara halus saat menyorot pemandangan menyamping. Gerakan tangan yang terburu-buru adalah pemicu utama tiang bangunan tampak condong rebah di rekaman video.

Jika kamu sering merekam aksi perjalanan menggunakan sepeda motor atau sepeda gunung, pasanglah peredam getaran mekanis berbahan karet pada dudukan ponsel. Meredam getaran frekuensi tinggi dari mesin dan permukaan jalanan terbukti efektif melenyapkan efek jeli kenyal yang merusak estetika rekaman petualangan kamu.

Kamu juga bisa memanfaatkan keunggulan mode perekaman resolusi standar seperti sepuluh delapan puluh piksel saat menghadapi gerakan super lincah. Pada mode resolusi tertentu, sebagian prosesor ponsel menerapkan teknik pengelompokan piksel yang memungkinkan data dibaca sedikit lebih gesit dibanding saat memproses rekaman berat sekelas empat atau delapan ribu piksel.

Untuk rekaman video penting yang sudah terlanjur mengalami distorsi miring, aplikasi penyunting video modern kini sudah dilengkapi fitur koreksi rana bergulir berbasis algoritma penjejakan piksel. Fitur ini secara otomatis menghitung perkiraan kemiringan gerak dan meluruskan kembali garis-garis bangunan yang sempat bengkok sebelum video kamu tayang ke publik.
